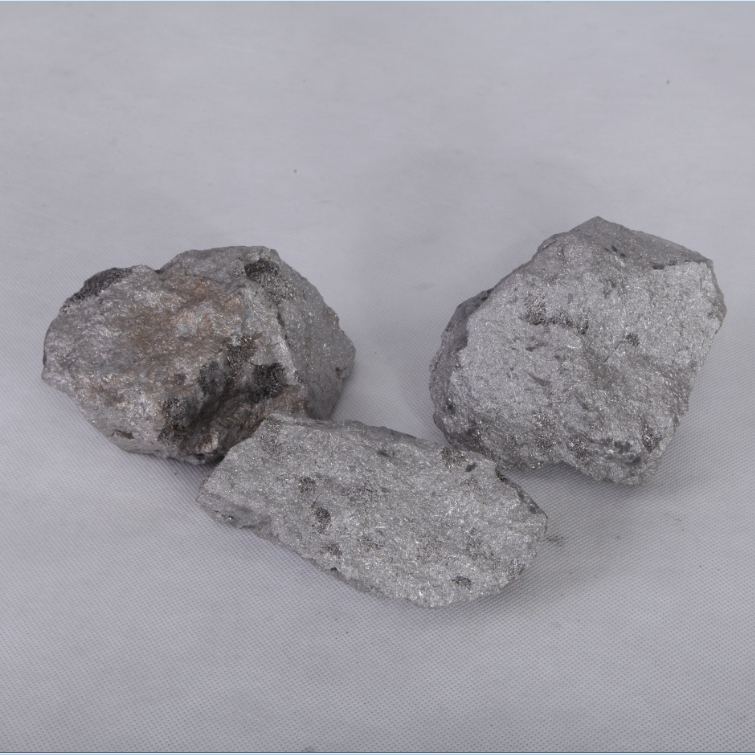

国产高碳铬铁

上海神运铁合金有限公司长期供应国产高碳铬铁:Cr50-60,C≤10 ,高碳铬铁自然块和加工块,普硅(Si<5)和低硅(Si<1.5)均有售,高碳铬铁各种粒度、元素含量不同,价格不同,可提供高碳铬铁质保书。高碳铬铁价格以当天报价为准,价格电仪。

分类:

描述

高碳铬铁参考价格请参考官网报价查询

基本信息

别名:高碳铬铁又称大眼铬。
自然属性:自然块,每块重量不得大于15公斤,尺寸小于20*20mm的高碳铬铁块的重量不得超过铬铁总重量的5%。
牌号:高碳铬铁以50%含铬量作为基准量考核单位
注意事项:材质、粒度(高碳铬铁以50%含铬量作为基准量考核单位)。

应用领域

高碳铬铁主要用于不锈钢生产,其中200系不锈钢含铬量约在16%,300系不锈钢含铬量约在25%,400系不锈钢含铬量约在14%。高碳铬铁需求量最大的300系不锈钢也是不锈钢生产中最大比例的产品。

高碳铬铁用作含碳较高的滚珠钢、工具钢和高速钢的合金剂,提高钢的淬透性,增加钢的耐磨性和硬度;高碳铬铁用作铸铁的添加剂,改善铸铁的耐磨性和提高硬度,同时使铸铁具有良好的耐热性;高碳铬铁用作无渣法生产硅铬合金和中、低、微碳铬铁的含铬原料;高碳铬铁用作电解法生产金属铬的含铬原料;高碳铬铁用作吹氧法冶炼不锈钢的原料。

冶炼工艺

高碳铬铁的冶炼方法有高炉法、电炉法、等离子炉法等。使用高炉冶炼高碳铬铁只能制得含铬在30%左右得特种生铁。截至2012年,含铬高的高碳铬铁大都采用熔剂法在矿热炉内冶炼。
电炉法冶炼高碳铬铁的基本原理是用碳还原铬矿中铬和铁的氧化物。碳还原氧化铬生成Cr2C2的开始温度为1373K,生成Cr7C3的反应开始温度1403K,而还原生成铬的反应开始温度为1523K,因而在碳还原铬矿时得到的是铬的碳化物,而不是金属铬。高碳铬铁中含碳量的高低取决于反应温度。生成含碳量高的碳化物比生成含碳量低的碳化物更容易。

冶炼原料

冶炼高碳铬铁的原料有铬矿、焦炭和硅石。
铬矿中Cr2O3≥40%,Cr2O3/∑FeO≥2.5,S<0.05%,P<0.07%,MgO和Al2O3含量不能过高,粒度10~70mm,如是难熔矿,粒度应适当小些。
焦炭要求含固定碳不小于84%,灰分小于15%,S<0.6%,粒度3~20mm。
硅石要求含SiO2≥97%,Al2O3≤1.0%,热稳定性能好,不带泥土,粒度20~80mm。

其他信息

重量 1 公斤
注意事项

材质、粒度(铬铁以50%含铬量作为基准量考核单位)

您可能还会喜欢…
